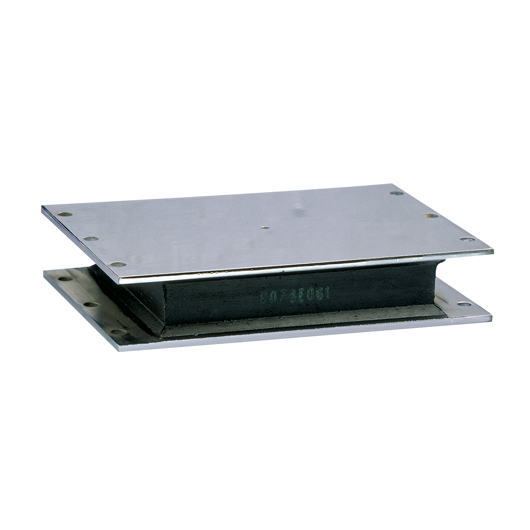

El soporte SANDWICH está formado, en principio, por una o varias capas de elastómero entre dos armaduras metálicas planas y paralelas. Estos soportes pueden ser cilíndricos o paralelepipédicos. Están concebidos para soportar fuertes cargas en compresión. Sus características mecánicas son variables, estando determinadas fundamentalmente por la dureza del elastómero y el número de interposiciones metálicas.
Las tasas de tensión en compresión varían de 20 a 100 bars.
Las armaduras generalmente llevan un tratamiento anti-corrosión por fosfatación.
El elastómero es un policloropreno que tiene buena resistencia a agentes atmosféricos.
La concepción del soporte SANDWICH le confiere las propiedades siguientes:
– Pequeño espesor.
– Gran superficie de apoyo.
– Posible superposición de soportes.
– Movimiento en cualquier dirección del conjunto suspendido.
– Elevada relación rigidez axial/radial.
– Fuerte carga axial.
– Armadura: Placas cilíndricas.
– Caucho natural adherido de forma cilíndrica.
– Fijación soldada : 4 posibilidades (tuerca por un solo lado, tornillo + tuerca, tornillo + tornillo, tuerca +tuerca)
En Europa, se utiliza un tipo estándar de tornillería diferente al estándar francés. Para responder mejor a esta diversidad, Paulstra ha creado una nueva gama Radiaflex® Europa. Esta gama comprende las cuatro versiones habituales y una variedad: el tope taladrado.
Los topes son de varias clases:
– Tope cilíndrico o diábolo.
– Tope progresivo cónico.
– Tope progresivo LEVAFLEX con vaciado central.
– Tope EVIDGOM.
El soporte S.C. está formado por un anillo de caucho unido a dos armaduras metálicas concéntricas.
La armadura exterior es un cilindro con brida (4 formas diferentes).
Estas piezas se suministran normalmente en silicona VHDS. En este caso la referencia completa comprende, además de letras y las cifras que aparecen bajo el título “Referencia”:
– la letra S,
– la referencia correspondiente:
– El módulo de compresión estática del caucho, según ASTM D945 (ref. 33 a 77),
– La rigidez medida sobre el plot (ref. 16 a 25).
