Por presión axial, se crea una fuerte compresión que provoca la adherencia externa del caucho y la formación de rebordes laterales de una parte a otra del alojamiento.
Otras articulaciones

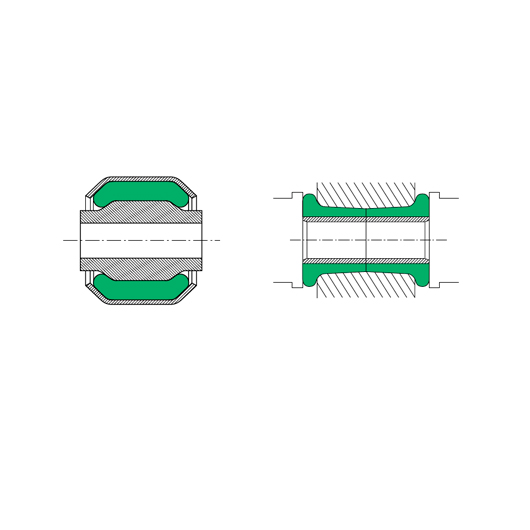

SILENTBLOC de bordes doblados:
Con características dimensionales iguales, este tipo presenta una capacidad de carga radial superior a la del silentbloc clásico.
Cada vez más, los modelos de longitud relativamente pequeña permiten movimientos cónicos más fáciles (par reducido, ángulo aumentado).
ARTICULACIÓN CÓNICA:
Con forma de un manchón de caucho de superficie externa troncocónica que envuelve una pieza interior cilíndrica a la que se adhiere con fuerza por una expansión radial importante.
El montaje se efectúa por pares, en un alojamiento formado por dos troncos de cono opuestos por su base pequeña.
Por presión axial, se crea una fuerte compresión que provoca la adherencia externa del caucho y la formación de rebordes laterales de una parte a otra del alojamiento.
Descargar ficha técnica en PDF
Productos relacionados
Articulaciones simples
Aseguran una función "anti-ruido" al final del recorrido axial.
FLEXIBLOC (fig. 1):
Articulación formada por 2 tubos concéntricos entre los que se adhiere una masa de elastómero. Bajo el efecto de fuerzas o pares exteriores, el movimiento relativo entre los tubos dará lugar a una deformación elástica del elastómero. Más allá de un determinado valor, habrá ruptura en la masa del elastómero o en la interfase elastómero-tubo. En función de las condiciones de utilización, habrá que elegir una articulación que permanezca dentro de sus límites de funcionamiento elástico.
SILENTBLOC (fig. 2):
Articulación formada por 2 tubos concéntricos entre los que se monta a presión un anillo de elastómero “adherite”®. Bajo el efecto de fuerzas o pares exteriores, el movimiento relativo entre los tubos dará lugar a una deformación elástica del elastómero. A partir de un determinado valor, se producirá un deslizamiento del elastómero “adherite” dentro de los tubos.
Descargar ficha técnica en PDF
Articulaciones giratorias
Este tipo de articulación ofrece un mínimo de resistencia en torsión.
FLUIDBLOC
Este tipo de articulación ofrece un mínimo de resistencia en torsión. El elemento elástico se fija solamente a una de las armaduras; un apropiado lubrificante permanente asegura el deslizamiento entre este elemento elástico y la segunda armadura, con una resistencia de fricción muy pequeña.
En cada extremidad se colocan dispositivos de estanquidad para impedir la salida del lubrificante y la entrada de impurezas.
La resistencia a un empuje axial se asegura por un collarín de elastómero elástico que se apoya contra un costado solidario de la armadura externa, siendo transmitido el esfuerzo por una arandela lateral.
Descargar ficha técnica en PDF
Articulaciones de collarín
En este tipo de articulación, uno de los tubos lleva un collarín.
En este tipo de articulación, uno de los tubos lleva un collarín.
Descargar ficha técnica en PDF
Rótulas
Articulación cuyas armaduras esféricas permiten soportar cargas radiales y axiales.
Articulación cuyas armaduras esféricas permiten soportar cargas radiales y axiales relativamente elevadas.
