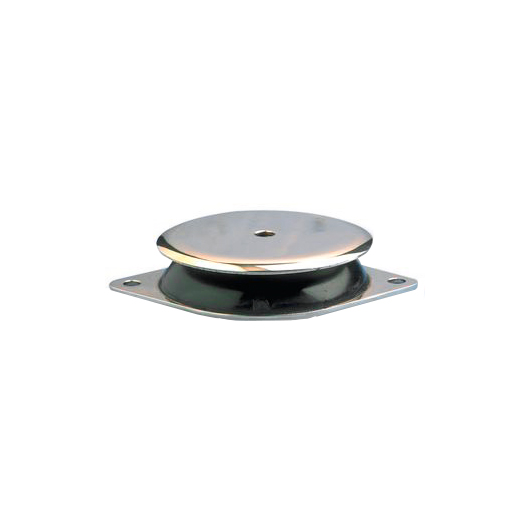

El soporte BECA está formado por dos armaduras planas y paralelas unidas entre sí por una corona de caucho adherido.
– Armadura superior: Taladro pasante o roscado (tuerca soldada).
– Armadura inferior: Fijación con orejetas o directamente sobre el suelo.
– Caucho adherido.
– Corona en forma cónica.
– Reborde o suela acanalada antideslizante.
– Placa de protección (desmontable): Protección del caucho y repartición de cargas.
La concepción del soporte BECA le confiere las propiedades fundamentales siguientes:
– Elasticidad transversal sensiblemente equivalente a su elasticidad axial (soporte equifrecuencia).
– Trabajo del caucho en compresión.
– Efecto de tope progresivo en caso de choque o sobrecarga accidental.
– Efecto antideslizante (colocado directamente sobre el suelo).
El soporte de máquina MINIFIX® se compone de una base de elastómero, con relieve antideslizante y de un espárrago roscado que permite la nivelación de los equipos. Se fabrica en dos durezas, 50 y 80 SH, para responder exactamente a diferentes aplicaciones.El soporte MINIFIX® se suministra completo, con tuercas y arandelas de fijación. La tornillería es de acero o de acero inoxidable.
El soporte SANDWICH está formado, en principio, por una o varias capas de elastómero entre dos armaduras metálicas planas y paralelas. Estos soportes pueden ser cilíndricos o paralelepipédicos. Están concebidos para soportar fuertes cargas en compresión. Sus características mecánicas son variables, estando determinadas fundamentalmente por la dureza del elastómero y el número de interposiciones metálicas.
Las tasas de tensión en compresión varían de 20 a 100 bars.
Las armaduras generalmente llevan un tratamiento anti-corrosión por fosfatación.
El elastómero es un policloropreno que tiene buena resistencia a agentes atmosféricos.
Casquillos y arandelas de elastómero. El elastómero es compatible con entornos industriales y puede utilizarse a temperaturas de – 40 °C a + 83 °C.
Estas piezas se suministran normalmente en silicona VHDS. En este caso la referencia completa comprende, además de letras y las cifras que aparecen bajo el título “Referencia”:
– la letra S,
– la referencia correspondiente:
– El módulo de compresión estática del caucho, según ASTM D945 (ref. 33 a 77),
– La rigidez medida sobre el plot (ref. 16 a 25).
