En cada extremidad se colocan dispositivos de estanquidad para impedir la salida del lubrificante y la entrada de impurezas.

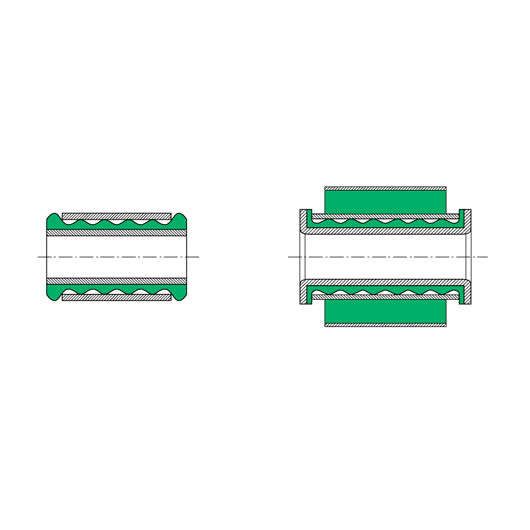

Articulaciones giratorias
FLUIDBLOC
Este tipo de articulación ofrece un mínimo de resistencia en torsión. El elemento elástico se fija solamente a una de las armaduras; un apropiado lubrificante permanente asegura el deslizamiento entre este elemento elástico y la segunda armadura, con una resistencia de fricción muy pequeña.
En cada extremidad se colocan dispositivos de estanquidad para impedir la salida del lubrificante y la entrada de impurezas.
La resistencia a un empuje axial se asegura por un collarín de elastómero elástico que se apoya contra un costado solidario de la armadura externa, siendo transmitido el esfuerzo por una arandela lateral.
Descargar ficha técnica en PDF
Productos relacionados
Rótulas
Articulación cuyas armaduras esféricas permiten soportar cargas radiales y axiales.
Articulación cuyas armaduras esféricas permiten soportar cargas radiales y axiales relativamente elevadas.
Descargar ficha técnica en PDF
Articulaciones lamificadas
Dispone de un tubo metálico de ligero espesor entre el tubo interior y el exterior.
Este tipo de articulación dispone de un tubo metálico de ligero espesor entre el tubo interior y el exterior.
Su objeto es rigidificar la articulación en sentido radial conservando exactamente la misma flexibilidad en torsión.
Descargar ficha técnica en PDF
Articulaciones simples
Aseguran una función "anti-ruido" al final del recorrido axial.
FLEXIBLOC (fig. 1):
Articulación formada por 2 tubos concéntricos entre los que se adhiere una masa de elastómero. Bajo el efecto de fuerzas o pares exteriores, el movimiento relativo entre los tubos dará lugar a una deformación elástica del elastómero. Más allá de un determinado valor, habrá ruptura en la masa del elastómero o en la interfase elastómero-tubo. En función de las condiciones de utilización, habrá que elegir una articulación que permanezca dentro de sus límites de funcionamiento elástico.
SILENTBLOC (fig. 2):
Articulación formada por 2 tubos concéntricos entre los que se monta a presión un anillo de elastómero «adherite”®. Bajo el efecto de fuerzas o pares exteriores, el movimiento relativo entre los tubos dará lugar a una deformación elástica del elastómero. A partir de un determinado valor, se producirá un deslizamiento del elastómero «adherite» dentro de los tubos.
Descargar ficha técnica en PDF
Articulaciones de collarín
En este tipo de articulación, uno de los tubos lleva un collarín.
En este tipo de articulación, uno de los tubos lleva un collarín.
