Mostrando 1–20 de 54 resultados

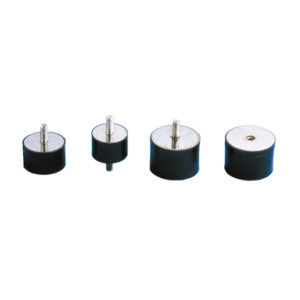

– Armadura: Placas cilíndricas.
– Caucho natural adherido de forma cilíndrica.
– Fijación soldada : 4 posibilidades (tuerca por un solo lado, tornillo + tuerca, tornillo + tornillo, tuerca +tuerca)
En Europa, se utiliza un tipo estándar de tornillería diferente al estándar francés. Para responder mejor a esta diversidad, Paulstra ha creado una nueva gama Radiaflex® Europa. Esta gama comprende las cuatro versiones habituales y una variedad: el tope taladrado.
Descargar ficha técnica en PDF
– Atenuación vibratoria superior al 90 % a 1.500 rpm (25 Hz).
– Gama homogénea de grandes prestaciones.
– Características estabilizadas.
– Facilidad de montaje.
– Anticorrosión: resistencia al ambiente salino: 500 horas (*).
– Aspecto estético.
Descargar ficha técnica en PDF
El soporte EVIDGOM®, esquemáticamente, puede ser asimilado a dos gruesas membranas cónicas provistas de un eje común y unidas por una gran base para formar un tipo de arandela elástica.
Hay tres clases :
– EVIDGOM® todo caucho.
– EVIDGOM® con fijaciones adheridas.
– EVIDGOM® con fijaciones y montado sobre una placa de base ovalada o cuadrada (suministrada por separado).
Descargar ficha técnica en PDF
El soporte neumático SLM está formado por una espesa cámara de caucho sintético reforzada lateralmente por dos anillos de acero.
La placa base, perforada por cuatro taladros pasantes, posibilita su fijación al suelo y una válvula de tipo neumático permite inflar el soporte.
– Cuerpo de elastómero (rango de temperatura – 30 °C a + 180 °C) resistente a aceites, a la mayoría de disolventes y al envejecimiento natural.
– Placas superior en acero e inferior en aluminio.
Descargar ficha técnica en PDF
El soporte SANDWICH está formado, en principio, por una o varias capas de elastómero entre dos armaduras metálicas planas y paralelas. Estos soportes pueden ser cilíndricos o paralelepipédicos. Están concebidos para soportar fuertes cargas en compresión. Sus características mecánicas son variables, estando determinadas fundamentalmente por la dureza del elastómero y el número de interposiciones metálicas.
Las tasas de tensión en compresión varían de 20 a 100 bars.
Las armaduras generalmente llevan un tratamiento anti-corrosión por fosfatación.
El elastómero es un policloropreno que tiene buena resistencia a agentes atmosféricos.
Descargar ficha técnica en PDF
El soporte STABIFLEX está formado por un anillo de caucho unido a dos armaduras metálicas de forma troncocónica.
– Armadura interior con taladro roscado.
– Armadura exterior con base cuadrada (4 taladros) o con base romboidal (2 taladros).
– Caucho natural adherido, reborde antideslizante.
– Cazoleta de protección del caucho y de repartición de cargas.
Descargar ficha técnica en PDF
El soporte CUPMOUNT está formado por un anillo de caucho adherido a dos armaduras metálicas de forma troncocónica.
– Armaduras interiores con taladro roscado.
– Armaduras exteriores con base cuadrada (4 taladros).
Descargar ficha técnica en PDF
El soporte S.C. está formado por un anillo de caucho unido a dos armaduras metálicas concéntricas.
La armadura exterior es un cilindro con brida (4 formas diferentes).
Descargar ficha técnica en PDF
El soporte S.T.C. está formado por un anillo de caucho adherido a un tubo central.
– Armadura interior: tubo cilíndrico.
– Caucho adherido formado por un anillo superior y un cuello inferior formando apoyo en el montaje.
Descargar ficha técnica en PDF
Soporte dividido en dos partes y formado por un elemento de elastómero adherido a un tubo central.
– Armadura interior: tubo cilíndrico.
– Elastómero adherido: cloropreno con posibilidad de cinco durezas diferentes.
Descargar ficha técnica en PDF
Este soporte está formado por 2 componentes de elastómero precomprimidos en una armadura.
Este concepto le permite:
– Una deflexión importante (en axial),
– Valores de rigidez diferenciados en los 3 ejes,
– Topes en todas direcciones.
Nota: El hecho de que los componentes de elastómero estén montados precomprimidos en la armadura metálica, permite modificar la armadura exterior para adaptarse a cualquier interfaz.
Descargar ficha técnica en PDF
El soporte motor está formado por un elemento en elastómero de forma cónica, incrustado entre dos armaduras de fundición. La limitación de desplazamientos queda asegurada por un tornillo tope adherido a la tapa. Existen varias versiones en función del tipo de fijación superior.
Descargar ficha técnica en PDF
Los topes son de varias clases:
– Tope cilíndrico o diábolo.
– Tope progresivo cónico.
– Tope progresivo LEVAFLEX con vaciado central.
– Tope EVIDGOM.
Descargar ficha técnica en PDF
Tacos de goma de diferentes formas para absorber golpes, vibraciones o servir como topes.
Descargar ficha técnica en PDF
El soporte NIVOFIX® es un pie de máquina regulable formado por una armadura circular adherida a una suela de elastómero protegido. El conjunto incluye un tornillo de nivelación.
La suela de elastómero tiene un relieve antideslizante.
Descargar ficha técnica en PDF

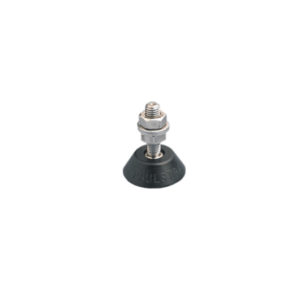

El soporte de máquina MINIFIX® se compone de una base de elastómero, con relieve antideslizante y de un espárrago roscado que permite la nivelación de los equipos. Se fabrica en dos durezas, 50 y 80 SH, para responder exactamente a diferentes aplicaciones.El soporte MINIFIX® se suministra completo, con tuercas y arandelas de fijación. La tornillería es de acero o de acero inoxidable.
Descargar ficha técnica en PDF
El soporte TRAXIFLEX® está formado por dos armaduras metálicas en U invertidas y unidas entre sí por dos bloques de caucho adherido.
Existe en dos versiones: tornillo-tuerca, tuerca-tuerca.
Descargar ficha técnica en PDF

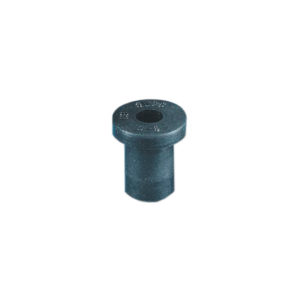

Casquillo de fijación de cloropreno resistente a aceites, a la mayor parte de disolventes y al envejecimiento.
Descargar ficha técnica en PDF
Casquillos y arandelas de elastómero. El elastómero es compatible con entornos industriales y puede utilizarse a temperaturas de – 40 °C a + 83 °C.
Descargar ficha técnica en PDF
Estas piezas se suministran normalmente en silicona VHDS. En este caso la referencia completa comprende, además de letras y las cifras que aparecen bajo el título “Referencia”:
– la letra S,
– la referencia correspondiente:
– El módulo de compresión estática del caucho, según ASTM D945 (ref. 33 a 77),
– La rigidez medida sobre el plot (ref. 16 a 25).
